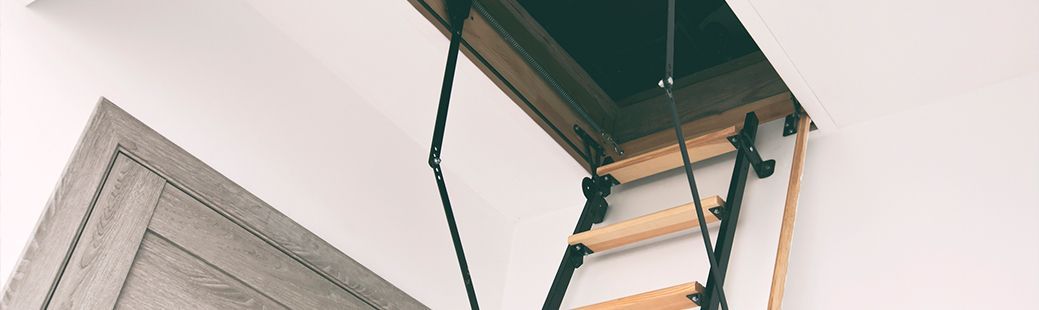

Montaža podstrešnih stopnic

PRIPRAVA ZA VGRADNJO STOPNIC

1. Lestev odvijačimo in jo odstranimo.
2. V izvrtnine 6 mm z znanje strani okvirja vstavimo unit matice M5 (6 kosov), M6 (1 kos - v prednjo stranico) in jih narahlo udarimo s kladivom.
3. V izvrtnine na zadnji stranici okvirja vstavimo 2 zavita vijaka M5 s podložko in ju privijačimo v unit matico.
4. Na levo in desno stranico privijačimo dvižni mehanizem z vijaki M5x20.
5. V izvrtino na dvižnem mehanizmu z vijakom M6x20 in varovalno matico z zunanje strani privijačimo nastavek ter napnemo vzmeti med zavitim vijakom in nastavkom.
6. Dvižni mehanizem privijačimo na pokrov z vijaki 6x20.
7. Imbus vijak M6 vstavimo v unit matico M6 na okvirju, ga pričvrstimo s podložko in matico in z vijakom 3,9x19 pritdimo zapirni mehanizem na pokrov stopnic.
8. Na spodnjo stran pokrova pod zaprtim mehanizmom privijačimo očesni vijak za odpiranje stopnic.
9. V polico za odpiranje privijačimo lestenčno kljuko.

MONTAŽA STOPNIC

V daljši stranici okvirja izvrtamo po 3 izvrtine premera 6 mm. Stopnice vstavimo v pripravljeno odprtino tako, da je spodnji rob pokrova v isti ravnini s stropom in preverimo kotnost. Skozi izvrtnine v okvirju označimo mesta za vrtanje v stropu, stopnice dvignemo, izvrtamo izvrtnine premer 10 mm in v nje vstavimo zidne vložke. Stopnice znova namestimo in jih pritrdimo z vijaki. pri vijačenju stopnic moramo paziti, da stranici ostaneta vzporedni in ravni.

NASTAVITEV NAGIBA LESTVE

Odpremo pokrov in z vijaki M 6 x 30 privijačimo lestev v zgornjo izvrtino na podporni pločevini. Lestve zravnamo in pod kotom odrežemo dolžino spodnje lestve glede na višino prostora.

Opomba: Stopnice so namenjene za uporabo v suhih prostorih. Nosilnost stopnic je 130 kg.
